Монтаж компрессорной: что нужно и что можно сделать самому

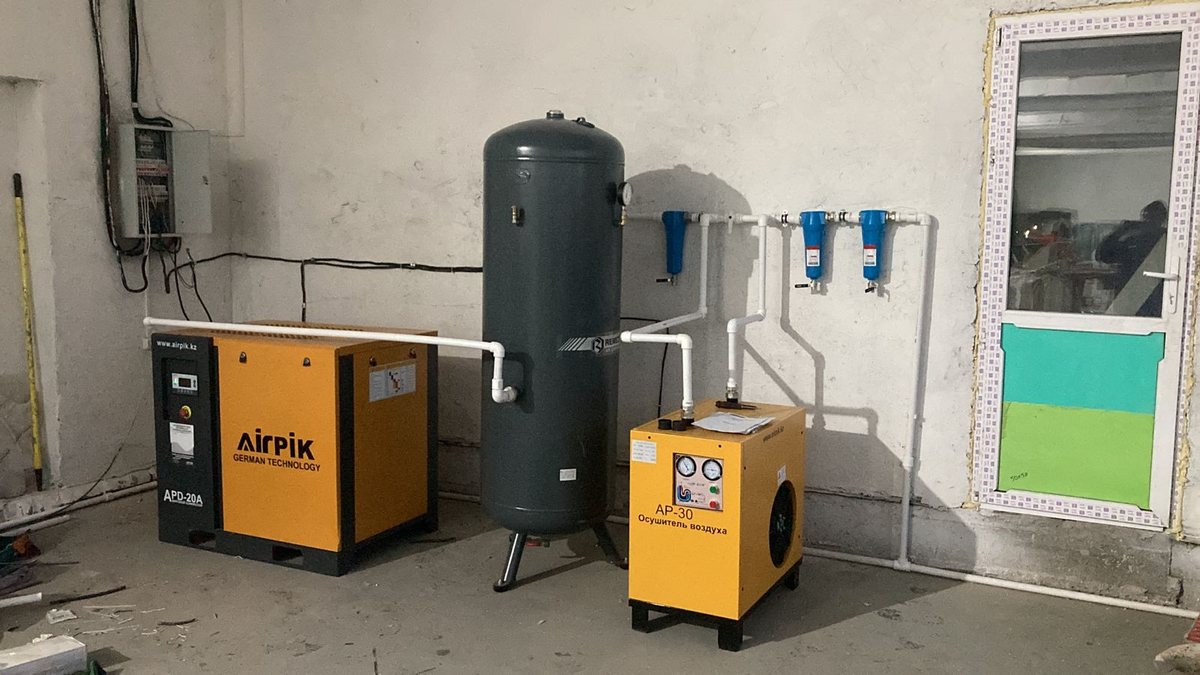

В типовом случае монтаж несложный: поставить компрессор, подвести питание и соединить оборудование трубами. Ниже разбираем порядок, что докупить и в каких ситуациях зовут специалиста.

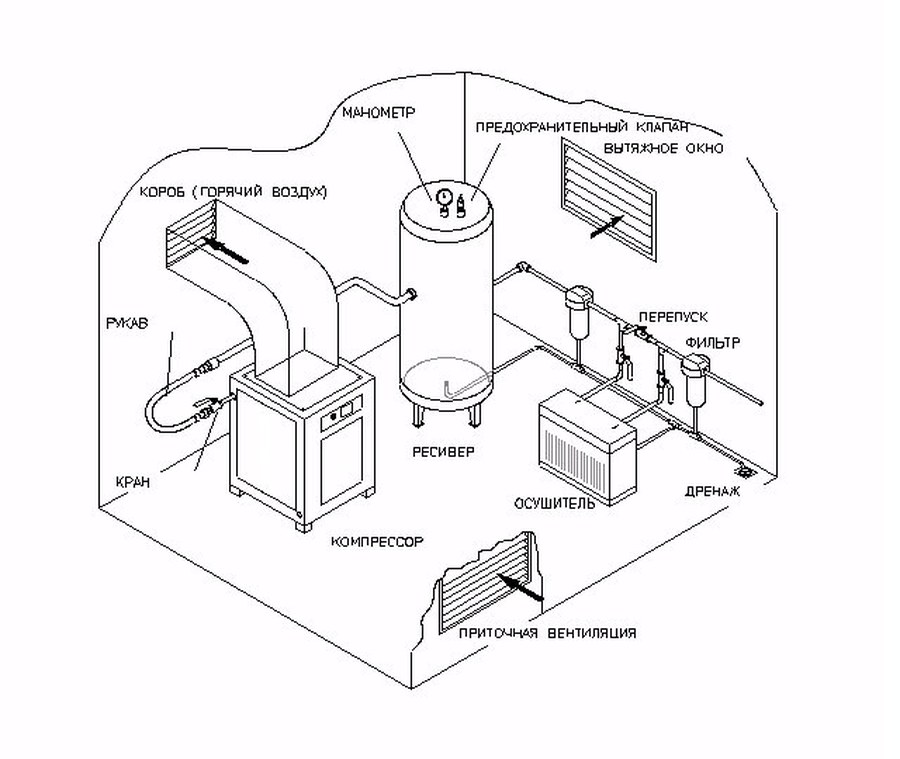

Порядок оборудования в линии
Воздух идёт в одной и той же последовательности, и менять её нельзя:
| 1. Компрессор | Сжимает воздух. На выходе он горячий и насыщен влагой. |
|---|---|
| 2. Ресивер | Накапливает запас, сглаживает пульсации, снижает число пусков. Воздух в баке остывает, часть влаги выпадает и уходит через нижний конденсатоотводчик. |
| 3. Осушитель | Снимает оставшуюся влагу. Руководство допускает оба варианта: после ресивера и перед ним. После ресивера воздух приходит остывшим и осушителю легче, поэтому так ставят чаще. |
| 4. Фильтры | Магистральные фильтры грубой, средней и тонкой очистки. Ставятся последовательно, каждый снимает то, что пропустил предыдущий. |
| 5. Магистраль | Трубопровод до потребителей с отводами, кранами и точками слива конденсата. |
Что понадобится кроме оборудования
Компрессор, ресивер и осушитель поставляются как готовые агрегаты. Всё, что между ними, подбирается по месту и в комплект не входит.
Трубы. Чаще всего берут полипропилен под пайку: он продаётся в любом сантехническом магазине, стоит недорого, монтируется паяльником и не ржавеет изнутри, в отличие от чёрной стали. Альтернативы это оцинкованная или нержавеющая сталь и алюминий, но алюминий заметно дороже и оправдан на больших производствах.
Полипропилен подходит по температуре: на выходе из винтового компрессора воздух примерно на 15 градусов теплее окружающего, то есть 35 до 45 градусов, и это далеко от предела материала. Металлический первый участок нужен там, где концевого охладителя нет и воздух идёт под сотню градусов, у ваших машин это не так.
Что важно при выборе: брать трубу с запасом по давлению, PN20 и выше, и армированную. И не использовать ПВХ. Он дешевле, но от перепадов температуры и попадания масла становится хрупким, а разрушается такая труба не течью, а разлётом осколков под давлением.
Фитинги и краны. Уголки, тройники, переходы, шаровые краны на каждом аппарате. Кран перед осушителем и после него позволяет обслуживать его, не останавливая компрессор.
Гибкие подводки. Руководство прямо запрещает присоединять трубу к компрессору жёстко: только через гибкий рукав или компенсатор. Иначе вибрация уходит в трубопровод и со временем расшатывает соединения.
Никакого вертикального участка сразу за компрессором, если магистраль проложена выше. В таком колене при остановке скапливается конденсат, и при следующем пуске он идёт обратно в машину.
Слив конденсата. Конденсатоотводчики на ресивере, осушителе и фильтрах, с отводом в приямок или ёмкость. Конденсат содержит масло, в канализацию его сливать нельзя.
Байпас. Обвод вокруг осушителя и фильтров. Стоит недорого, а позволяет не останавливать производство на время обслуживания.
Диаметр. Считается по производительности компрессора и длине трассы: чем длиннее магистраль и больше поворотов, тем больше падение давления, и тем толще нужна труба. Экономия на диаметре оборачивается тем, что до дальнего потребителя не доходит давление, и лечится это только переделкой.
Длина труб, число поворотов и проходов через стены зависят от вашего помещения. Если компрессор в одной комнате, а осушитель или потребители в другой, добавляются протяжка сквозь стену или обвод по периметру. Спецификацию считают после замера, по каталогу это не угадать.
Требования к помещению
Дальше цифры из руководства AirPIK, а не общие соображения.
Место вокруг. Между единицами оборудования не менее 1,5 метра, до выступающих частей стен не менее метра. Это нужно и для охлаждения, и чтобы к машине можно было подойти при обслуживании.
Температура. Не ниже плюс пяти градусов. Помещение холоднее недопустимо не только для работы, но и для хранения. Верхняя граница входной температуры плюс сорок: выше компрессор уходит в защиту, а масло и фильтры расходуются быстрее.
Вентиляция. Приток и вытяжка обязательны, причём забор и выброс делают с разных сторон, иначе горячий воздух пойдёт по кругу. Сечение приточного отверстия должно быть в полтора и два раза больше входного сечения компрессора. Если вентиляции не хватает, горячий воздух отводят коробом наружу: сечение короба не меньше выходного сечения компрессора, длина не более четырёх метров и не больше одного поворота, иначе сопротивление потоку сведёт эффект на нет.
Пол и основание. Ровная твёрдая площадка. Крепить компрессор к полу можно, но не обязательно: винтовая машина вибрирует слабо.
Прочее. Помещение должно быть освещено и доступно, отдельное помещение предпочтительно. Компрессор не ставят под прямые солнечные лучи и там, где в воздухе есть взрывоопасные или вызывающие коррозию газы.
Чистота. Чем меньше пыли, тем дольше живёт воздушный фильтр. В запылённом помещении ресурс расходников падает заметно.
Пол и основание. Ровная твёрдая площадка. Фундамент винтовому компрессору не нужен, вибрация у него небольшая, но перекос основания недопустим.
Электрика: сечение кабеля и автомат
Таблица из руководства AirPIK. Значения даны для медного кабеля длиной до 25 метров, на более длинной трассе сечение берут больше.
| Модель | кВт / л.с. | Сечение кабеля | Автомат, А |
|---|---|---|---|
| APD-10 | 7,5 / 10 | 4 × 4 мм² | 32 |
| APD-15 | 11 / 15 | 4 × 4 мм² | 32 |
| APD-20 | 15 / 20 | 4 × 6 мм² | 40 |
| APD-25 | 18,5 / 25 | 4 × 6 мм² | 40 |
| APD-30 | 22 / 30 | 4 × 10 мм² | 50 |
| APD-40 | 30 / 40 | 4 × 16 мм² | 63 |
| APD-50 | 37 / 50 | 4 × 16 мм² | 80 |
| APD-60 | 45 / 60 | 4 × 25 мм² | 100 |
| APD-75 | 55 / 75 | 4 × 35 мм² | 125 |
| APD-100 | 75 / 100 | 3 × 50 + 25 мм² | 160 |
Линия отдельная, от щита, с обязательным заземлением: у компрессора для него отмечена точка подключения. Подключение выполняет квалифицированный электрик.
Недостаточное сечение это самая частая причина «непонятных» отказов при пуске. Руководство даёт проверяемый признак: если при запуске напряжение на входе проседает более чем на 5% от номинала, кабель тонкий. Ниже 5% от номинала пуск затруднён, а перекос фаз более 5% вызывает перегрев обмоток.
Если сеть нестабильна постоянно, добавляют стабилизатор. Это частая причина отключений, которую принимают за неисправность компрессора.
Диаметр трубопровода
Диаметр считают по производительности компрессора, длине трассы и допустимому падению давления, обычно 0,3 до 0,5 бар. Узкая труба это не экономия: каждый потерянный бар на трассе компрессор потом добирает давлением, а это прямой расход электричества.
Таблица из руководства AirPIK показывает предельную длину трубопровода при падении 0,3 бар. Найдите строку с давлением и ближайшим расходом, и в строке будет максимальная длина для каждого диаметра. Пустая клетка означает, что такой диаметр для этого расхода уже не годится.
| Расход, м³/мин | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|
| Рабочее давление 8 атм | |||||||||
| 0,83 | 43 | 194 | 615 | ||||||
| 1,1 | 25,7 | 115 | 365 | ||||||
| 1,7 | 11,5 | 51,5 | 163 | ||||||
| 2,6 | 23,5 | 74,4 | 298 | ||||||
| 3,1 | 17 | 53,5 | 215 | ||||||
| 3,6 | 13 | 40,6 | 163,3 | 349,4 | |||||
| 5,1 | 21,4 | 85,7 | 183,4 | ||||||
| 6,2 | 15 | 59,7 | 127,8 | 418,8 | |||||
| 7,2 | 11,3 | 45,3 | 97 | 317,6 | |||||
| 8,1 | 36,4 | 77,9 | 255,4 | ||||||
| 9,6 | 26,6 | 57 | 186,5 | 687,5 | |||||
| 12,4 | 16,5 | 35,4 | 116 | 428 | |||||
| 13,8 | 29 | 95,3 | 351,3 | ||||||
| 16,5 | 21 | 68,5 | 252,5 | ||||||
| 19,5 | 15,3 | 50,3 | 185,3 | 414 | |||||
| 23,2 | 36,5 | 134,4 | 300 | ||||||
| 27,4 | 26,8 | 98,8 | 220,7 | ||||||
| 36,3 | 16 | 58,7 | 131 | 493 | |||||
| 43 | 42,9 | 95,9 | 360,4 | ||||||
| Рабочее давление 10 атм | |||||||||
| 0,65 | 93,7 | 420 | |||||||
| 0,85 | 57 | 255,7 | |||||||
| 1,35 | 24,2 | 108,6 | 344 | ||||||
| 2 | 11,7 | 52,5 | 166,3 | ||||||
| 2,5 | 35,2 | 110 | 440 | ||||||
| 3 | 24,8 | 78,5 | 314,5 | ||||||
| 4,3 | 40,3 | 161,6 | 345,8 | ||||||
| 5,1 | 29,4 | 117,8 | 252,2 | ||||||
| 6 | 21,8 | 87,2 | 186,7 | ||||||
| 6,7 | 17,7 | 71 | 152 | 499 | |||||
| 8,1 | 12,5 | 50 | 107 | 351 | |||||
| 10,8 | 29,4 | 62,9 | 206,3 | ||||||
| 11,2 | 27,5 | 58,8 | 192,8 | ||||||
| 13,5 | 19,5 | 41,6 | 136,5 | 503 | |||||
| 17 | 27 | 89 | 328,5 | ||||||
| 20,5 | 19,2 | 63 | 232 | ||||||
| 24 | 14 | 47 | 173,5 | ||||||
| 28,5 | 34,3 | 126,3 | 282 | ||||||
| 35,8 | 22,5 | 82,8 | 185 | ||||||
| Рабочее давление 13 атм | |||||||||
| 0,5 | 193 | ||||||||
| 0,7 | 104 | 466 | |||||||
| 1,1 | 45 | 202 | |||||||
| 1,7 | 20 | 90,3 | 285,8 | ||||||
| 2,1 | 13,6 | 61 | 193,4 | ||||||
| 2,6 | 41 | 130 | 521,6 | ||||||
| 3,5 | 23,7 | 75,1 | 301 | ||||||
| 4,3 | 16 | 51,3 | 205,5 | ||||||
| 5,3 | 34,9 | 139,7 | 299 | ||||||
| 5,6 | 31,5 | 126 | 270 | ||||||
| 7 | 20,8 | 83,5 | 178,7 | ||||||
| 9 | 52,5 | 112 | 367,8 | ||||||
| 9,4 | 48,4 | 103,5 | 339,4 | ||||||
| 11 | 36 | 77,4 | 253,7 | ||||||
| 14 | 23,2 | 49,6 | 162,4 | 598,7 | |||||
| 16,5 | 17 | 36,6 | 119,8 | 441,8 | |||||
| 20 | 12 | 25,6 | 84 | 309,5 | |||||
| 24 | 18,3 | 59,9 | 220,9 | ||||||
| 29 | 12,9 | 42,2 | 155,6 | 347,7 | |||||
Длины в метрах, диаметры в дюймах, расход в кубометрах в минуту.
Поправка на арматуру
Про это забывают чаще всего. Краны, угольники, тройники и переходные муфты создают такое же сопротивление, как дополнительные метры прямой трубы. В таблице ниже эти метры для каждого внутреннего диаметра.
| Тип арматуры | 25 | 40 | 50 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|
| Клапан | 0,3 | 0,5 | 0,7 | 1 | 1,5 | 2 | 2,5 |
| Угольник | 0,3 | 0,5 | 0,6 | 1 | 1,5 | 2 | 2,5 |
| Тройник | 2 | 3 | 4 | 7 | 10 | 15 | 20 |
| Переходная муфта 2/1 | 0,5 | 0,7 | 1 | 2 | 2,5 | 3,5 | 4 |
Столбцы это внутренний диаметр трубы в миллиметрах, значения в метрах.
Пример расчёта из руководства. По таблице для вашего расхода получилось, что при внутреннем диаметре 25 мм допустимая длина 100 метров. На трассе стоят 8 угольников, 6 тройников и 2 клапана: 8 × 0,3 плюс 6 × 2 плюс 2 × 0,3 даёт 15 метров. Значит на саму трубу остаётся 85 метров, а не 100. На разводке с десятком поворотов и отводов набегает столько же, сколько на самой трассе, поэтому проще взять диаметр на ступень больше.
Линейная или кольцевая схема
Кольцевая ровнее держит давление при резких отборах: воздух приходит к потребителю с двух сторон, и путь вдвое короче. Линейная проще и дешевле, но при больших мгновенных расходах давление в конце линии проседает. Если в цехе есть пескоструй, продувка или другой рваный отбор, кольцо себя окупает.
Материал трассы для сжатого воздуха обычно полипропилен: он не ржавеет изнутри, а окалина и ржавчина из стальной трубы уходят в пневмоинструмент.
Что можно сделать своими силами
Младшие модели монтируются без привлечения подрядчика. Нужны электрик, чтобы протянуть линию и поставить автомат, и слесарь, чтобы собрать трубопровод. Оборудование ставится на пол, подключается, проверяется на утечки мыльным раствором, и компрессорная готова.
Ещё проще с моноблоками серии APF: ресивер, осушитель и фильтры там уже собраны на общей раме и соединены между собой на заводе. Остаётся подвести питание и один выход в магистраль. В линейке это APD-5A-140, APD-10Eco-240-APF, APD-20Eco-340-APF, APD-30Eco-410-APF, APD-20E-340-APF, APD-30E-410-APF.
Когда стоит позвать специалиста
Есть ситуации, где самостоятельный монтаж обходится дороже, чем вызов мастера:
Оборудование разнесено по помещениям. Компрессор в подсобке, осушитель в цехе, потребители на другом этаже. Трасса длинная, и ошибка в диаметре трубы даёт падение давления, которое потом лечится только переделкой.
Несколько компрессоров или подключение к действующей сети. Нужна развязка, обратные клапаны, иногда врезка без остановки производства.
Слабый или нестабильный ввод. Прежде чем тянуть кабель, надо замерить напряжение под нагрузкой и понять, хватает ли выделенной мощности.
Сомнения по помещению. Хватит ли вентиляции, куда отвести горячий воздух, где разместить слив конденсата.
Зачем выезд специалиста до монтажа
Выезд нужен не для того, чтобы усложнить покупку, а чтобы посчитать до неё. На месте специалист замеряет расстояния и высоты, смотрит ввод и щит, оценивает вентиляцию и подбирает диаметр трубы под вашу производительность.
Результат это спецификация: сколько метров трубы, каких диаметров, сколько уголков, тройников и кранов, где ставить сливы. С ней вы закупаете материалы один раз и по делу, а не доезжаете в магазин четвёртый раз за недостающим фитингом.
Заодно на этом же выезде видно, поместится ли выбранная модель и не придётся ли переносить что-то ещё. Дешевле выяснить это до доставки полутонного агрегата, чем после.
Кто выполняет монтаж
Сами мы монтажные работы пока не оказываем. У нас есть контакты частных мастеров и монтажных бригад, которые этим занимаются, и мы направляем к ним по запросу. Работы вы оплачиваете напрямую исполнителю.
Консультация инженера по схеме и подбору диаметров бесплатна и не зависит от того, кто будет монтировать: +7 707 119 44 77.
Если вы сами монтируете компрессорное оборудование и готовы брать заявки, напишите нам: условия партнёрства.
Частые вопросы
Можно ли смонтировать компрессор своими силами?
В типовом случае да. Для младших моделей нужны подвод питания, площадка и трубопровод до потребителей. Это работа обычного электрика и слесаря, специальных допусков она не требует. Сложности начинаются, когда компрессорная разнесена по нескольким помещениям, когда машин несколько или когда рядом уже есть действующая пневмосеть, к которой надо подключиться без остановки производства.
Что входит в комплект поставки, а что нужно докупить?
Компрессор поставляется как готовый агрегат. Трубы, фитинги, краны, гибкие подводки и крепёж в комплект не входят: их длина, диаметр и число поворотов зависят от вашего помещения, и заранее их предугадать невозможно. Спецификацию считают по факту, после замера на месте.
Сколько нужно труб?
Считается по месту. Если компрессор, ресивер и осушитель стоят рядом у одной стены, уходит несколько метров и пара уголков. Если осушитель в другой комнате, а потребители в цехе, добавляются проходы через стены, повороты и дополнительные краны. Поэтому спецификацию делают после замера, а не по каталогу.
Какие трубы использовать?
Чаще всего полипропилен под пайку: продаётся в любом сантехническом магазине, монтируется паяльником, не ржавеет изнутри. Берите с запасом по давлению, PN20 и выше, армированный. Альтернативы это оцинкованная или нержавеющая сталь и алюминий. ПВХ применять нельзя: от перепадов температуры и попадания масла он становится хрупким и разрушается с разлётом осколков.
Нужен ли металл на участке от компрессора до ресивера?
У винтового компрессора с концевым охладителем не нужен. Температура нагнетания примерно на 15 градусов выше окружающей, то есть около 35 до 45 градусов, и полипропилен это держит с запасом. Металлический участок обязателен там, где охладителя нет и воздух выходит горячим, обычно у поршневых машин.
Какая температура нужна в компрессорной?
Не ниже плюс пяти градусов, так записано в руководстве: помещение холоднее недопустимо и для работы, и для хранения. Верхняя граница входной температуры плюс сорок. Выше компрессор уходит в защиту по температуре нагнетания, а масло и фильтры расходуются быстрее.
Какое сечение кабеля нужно?
По таблице руководства: APD-10 и APD-15 это 4 на 4 мм² и автомат 32 А, APD-40 это 4 на 16 мм² и 63 А, APD-100 это 3 на 50 плюс 25 мм² и 160 А. Значения даны для медного кабеля до 25 метров, на длинной трассе сечение увеличивают. Проверяемый признак нехватки сечения: при пуске напряжение на входе проседает больше чем на 5%.
Можно ли присоединить трубу прямо к компрессору?
Нет, руководство это запрещает. Соединение делают через гибкий рукав или компенсатор, иначе вибрация уходит в жёсткий трубопровод и расшатывает соединения. Отдельно нельзя делать вертикальный участок сразу за компрессором, если магистраль идёт выше: в этом колене копится конденсат и при пуске возвращается в машину.
Нужен ли отдельный автомат и заземление?
Да. Компрессор подключают отдельной линией от щита с автоматом по паспортному току и обязательным заземлением. Сечение кабеля считают по мощности и длине трассы. Если напряжение на вводе гуляет или есть перекос фаз, защита будет выбивать регулярно, и это лечится стабилизатором, а не заменой пускателя.
