Осушитель сжатого воздуха: как выбрать, куда поставить и как обслуживать
Точка росы, место в линии, байпас, условия в помещении и порядок обслуживания рефрижераторного осушителя. По инструкции AirPIK.
Что он делает
Воздух на выходе из компрессора горячий и насыщен влагой. Пока он горячий, влага держится паром и не видна, а по мере остывания в магистрали выпадает водой уже у потребителя. Отсюда ржавые трубы, брак при покраске, вода в пневмоинструменте и перемёрзшие зимой отводы.
Рефрижераторный осушитель охлаждает сжатый воздух фреоном до заданной температуры, влага конденсируется и уходит через автоматический конденсатоотводчик. Дальше сухой холодный воздух проходит через предварительный охладитель и по дороге забирает тепло у входящего горячего: это и снижает нагрузку на холодильный контур, и возвращает воздуху нормальную температуру перед выходом в линию.
Точка росы

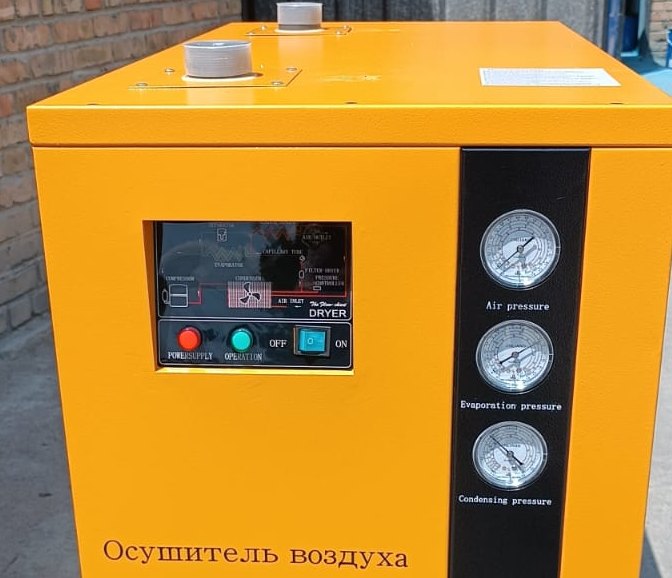

Нормальная точка росы для этого типа от плюс трёх до плюс десяти градусов. Конкретное значение плавает: оно зависит от количества воздуха на входе, его температуры и температуры в помещении. На панели осушителя это показывает индикатор, зелёный фон означает штатную работу.
Практический предел рефрижераторного осушителя виден прямо из этой цифры: охладить воздух ниже нуля он не может, иначе конденсат замёрзнет в теплообменнике. Поэтому если магистраль идёт по улице и зимой промерзает, нужен адсорбционный осушитель с минусовой точкой росы. Для цеха, покраски и пневмоинструмента рефрижераторного хватает.
Место в линии

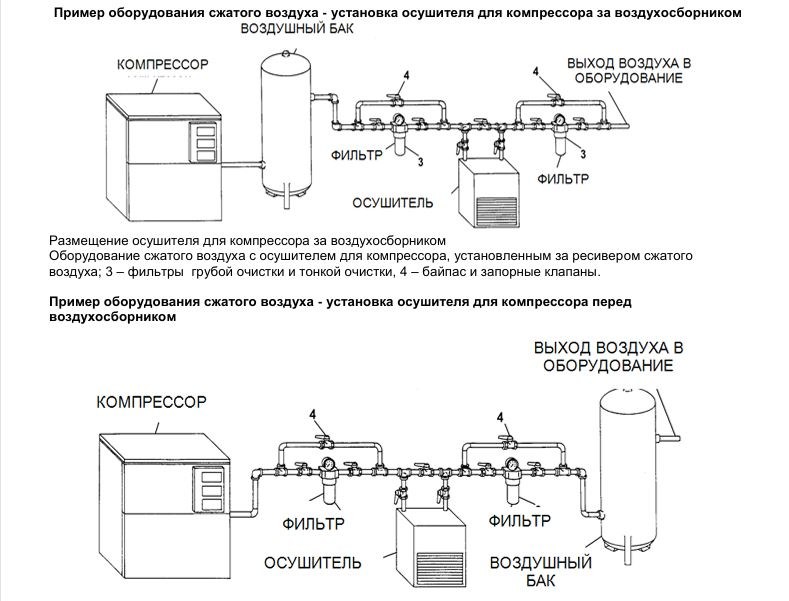

В инструкции приведены две рабочие схемы.
Осушитель после ресивера. Обычный вариант. Ресивер принимает горячий воздух, часть влаги выпадает уже в нём и сбрасывается отводчиком, а осушителю достаётся остывший воздух и меньше работы.
Осушитель перед ресивером. Применяется, когда в баке должен храниться уже сухой воздух. Осушителю при этом тяжелее: он встречает воздух прямо от компрессора.

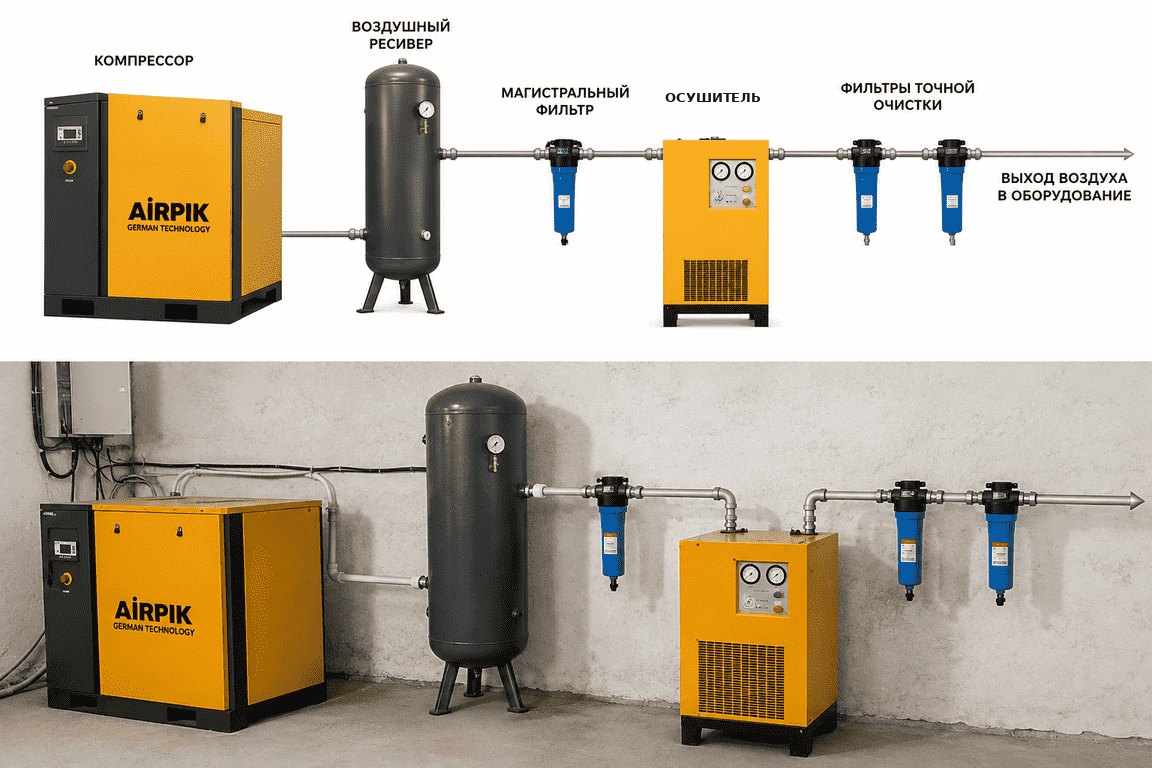

В обеих схемах перед осушителем ставят фильтр грубой очистки, после него фильтр тонкой. Предварительный фильтр обязателен: он не даёт масляному аэрозолю оседать в теплообменниках, а масло там накапливается и снижает теплообмен.
И отдельно про обводную линию. Байпас с запорными клапанами позволяет отсечь осушитель для осмотра или ремонта, не останавливая пневмосеть. Обвязка компрессорной целиком разобрана в статье про монтаж компрессорной.
Трубные соединения не делают длинными, изогнутыми и малого сечения, иначе на самом осушителе теряется давление. Присоединение лучше делать через виброгасящие вставки или гибкие трубы: вибрация от внешнего оборудования передаётся на корпус и ломает осушитель.
Условия в помещении
Половина обращений «осушитель не справляется» упирается не в осушитель, а в место, где он стоит.
| Максимальная температура вокруг | +35 °C |
|---|---|
| Минимальная температура вокруг | +1 °C |
| Влажность воздуха | не более 80% |
| Свободное пространство | по метру с каждой стороны |
| Положение | только вертикальное, на ровном основании |
| Отклонение напряжения | не более ±5% |
Осушитель ставят и хранят только вертикально, в чистом сухом непыльном месте. Пыль вредит вдвойне: часть засоряет воздушный фильтр, часть оседает на радиаторе и мешает теплообмену. Нельзя ставить его под прямые солнечные лучи, рядом с источниками тепла, в среде с коррозийными химикатами, ядовитыми газами или выбросами водяного пара. Поступающий воздух не должен содержать дым и воспламеняющиеся пары.
В контуре осушителя находится фреон R410a или R134a в жидком состоянии. При пожаре применяют только порошковый или углекислотный огнетушитель.
Первый пуск и остановка
Эту последовательность выполняют при первом включении, после долгого простоя и после каждого обслуживания.
- Проверить, что все соединения с системой сжатого воздуха выполнены и трубопроводы закреплены.
- Убедиться, что ручной вентиль на сливе конденсата открыт.
- Убрать всё, что загромождает проход вокруг осушителя.
- Включить компрессор.
- Проверить, что нет утечек воздуха в трубопроводе.
- Дождаться первого срабатывания системы слива и убедиться, что она работает.
Кран подачи воздуха при проверке под нагрузкой открывают медленно и дают осушителю поработать не меньше пятнадцати минут. Останавливают в обратном порядке: сначала компрессор, через несколько минут главный выключатель осушителя.
Работает осушитель всё время, пока идёт потребление воздуха, даже если сам компрессор включается с перерывами. Вентилятор при этом периодически запускается и останавливается, а летом может работать без остановки, и это нормально.
Обслуживание
Конденсатоотводчик, не реже раза в квартал
Сетка фильтра электронного конденсатоотводчика со временем забивается, и дренаж перестаёт справляться. Порядок очистки: закрыть шаровой клапан перед отводчиком и открутить фиксирующую гайку, снять катушку и вынуть стержень клапана, промыть седло и стержень водой, собрать всё в обратном порядке. На новом оборудовании отводчик осматривают чаще: после монтажа в трубопроводе остаётся грязь.
Конденсатор и вентилятор
Вокруг конденсатора нужно свободное место для работы вентилятора и отвода тепла. Пыль с радиатора регулярно сдувают сжатым воздухом в направлении изнутри наружу. Под прямыми солнечными лучами конденсатор работать не может.
Электрическая часть
Проверяют, не ослабли ли соединения в электрическом шкафу, и подтягивают. Отдельно после перевозки: контакты проводов могли ослабнуть в дороге, их фиксируют до первого включения.
Осушитель предназначен только для отделения воды и частиц масла. Очищать грязный воздух от твёрдых частиц он не умеет, для этого ставят фильтры. Обработанный воздух нельзя использовать для дыхания.
Если что-то не так
Типовые симптомы с причинами собраны отдельно: не запускается после включения питания, вода в линии, не справляется с влагой, большое падение давления, повышенный шум.
Частые вопросы
Что такое точка росы и какая она должна быть?
Точка росы это температура, при которой влага из сжатого воздуха начинает выпадать конденсатом. Чем она ниже, тем суше воздух. Для рефрижераторного осушителя нормальной считается точка росы от плюс трёх до плюс десяти градусов, с учётом расхода, температуры воздуха на входе и температуры в помещении. Практический смысл простой: пока воздух в цеху теплее этой отметки, вода в магистрали не выпадет.
Почему в линии всё равно появляется вода?
Чаще всего дело не в осушителе, а в отводе конденсата. Если конденсатоотводчик забит или закрыт запорный вентиль перед ним, собранная вода не выводится, и поток под давлением уносит её дальше по линии, к потребителям. Вторая причина это превышение расчётного расхода: через осушитель идёт больше воздуха, чем он рассчитан осушить.
Ставить осушитель до или после ресивера?
Обычно после. Ресивер принимает горячий воздух, часть влаги выпадает уже в нём и уходит через отводчик, а к осушителю воздух приходит остывшим, и работать ему легче. Схема с осушителем перед ресивером тоже заводская и применяется, когда ресивер должен хранить уже сухой воздух, например при рваном потреблении с длинными паузами. В обоих случаях перед осушителем ставят фильтр предварительной очистки.
Нужен ли байпас?
Он не обязателен, но сильно упрощает жизнь. Обводная линия с запорными клапанами позволяет вывести осушитель из работы для осмотра или ремонта, не останавливая производство. Без байпаса любое обслуживание осушителя это остановка всей пневмосети.
Осушитель шумит и вентилятор не выключается, это поломка?
Не обязательно. У исправного осушителя вентилятор периодически запускается и останавливается, но летом, когда температура вокруг высокая, он может работать без остановок. А вот постоянный повышенный шум это уже повод посмотреть крепёж компрессора и вентилятора и сами лопасти.
Осушитель должен работать, когда компрессор стоит?
Да. Он работает всё время, пока идёт потребление сжатого воздуха, даже если компрессор запускается с перерывами. При остановке порядок обратный: сначала выключают компрессор, и только через несколько минут главный выключатель осушителя.
Что нужно чистить и как часто?
Фильтр и сливное отверстие конденсатоотводчика не реже одного раза в квартал, а на новом оборудовании чаще, пока в трубопроводе есть грязь после монтажа. Радиатор конденсатора продувают от пыли по мере загрязнения, в направлении изнутри наружу. Раз в период проверяют, не ослабли ли электрические соединения в шкафу.
